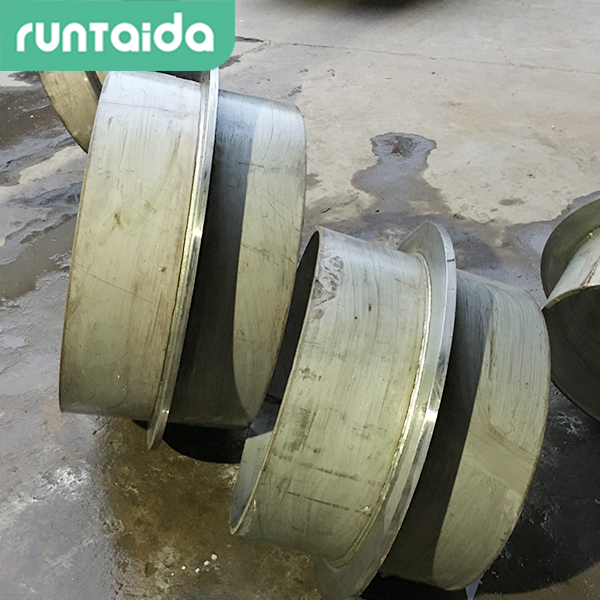

不锈钢刚性防水套管B型

更新：2022-8-30 11:52:25 点击：

品牌：润泰达
型号： 02S404

产品介绍

使用说明：

1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。
2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内；
3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200；
4、套管的重量以L=300计算，如墙厚大于300时，应另行计算；
材质说明：
不锈钢刚性防水套管是304不锈钢与316L不锈钢原料生产成的，两端应机械裁口(如，用无齿锯等)，不锈钢防水套管主要用在各种腐蚀性介质的管道中，一般如化工管道和化工反应水池，腐蚀性污水处理管道中。
　　一般是根据客户的要求来进行选择材质，304是一种通用性的不锈钢，耐高温方面比较好，一般使用温度极限小于650℃。304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。当然如果要求比较严格，也可以用316L不锈钢来生产防水套管，316L因添加Mo，故其耐蚀性、耐大气腐蚀性和高温强度特别好，可在苛酷的条件下使用；加工硬化性优（无磁性）。

B型刚性防水套管尺寸重量表

表中DN为套管公称通径，D1为该套管设计穿管外径，D2为防水套管管子外径，D3为翼环外径

DN	D1		D2	D3	δ	b	k	重量(kg)
DN	铸铁管	球铸铸铁管	D2	D3	δ	b	k	重量(kg)
75	93	-	140	250	4	10	4	5.33
100	118	118	168	280	4.5	10	5	6.27
150	169	170	219	330	6	10	6	10.06
200	220	220	273	385	8	12	8	15.90
250	271.6	274	325	435	8	12	8	18.68
300	322.8	326	377	500	10	14	10	27.40
350	374	378	426	550	10	14	1O	30.98
400	425.6	429	480	600	10	14	10	34.35
450	476.8	-	530	650	10	14	10	37.85
500	528	532	590	730	10	16	10	44.54
600	630.8	635	690	830	1O	16	10	54.50
700	733	738	790	930	10	16	10	62.19
800	836	842	900	1040	10	16	10	70.65
900	939	945	1000	1140	10	16	10	78.34
1000	1041	1048	1100	1240	10	16	1O	104.7
1100	1144	-	1200	1340	12	20	12	114.1
1200	1246	1255	1310	1450	12	20	12
