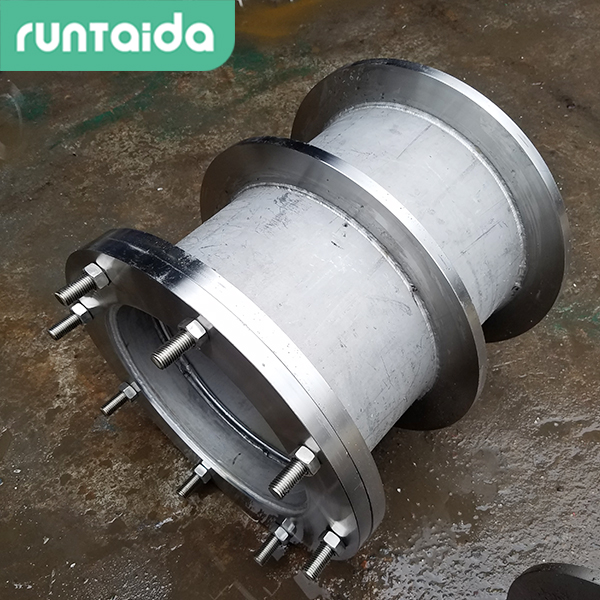

钢制柔性防水套管
概述： 钢制柔性防水套管是根据建筑科学研究院研制设计的S312/02S404标准图集制造的，柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内,广泛施用于建筑、化工、钢铁、自来水、污水处理等单位。 柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路。柔性防水套管主要用在人防墙，水池等要求很高的地方。穿墙（池、板等）的套管分为刚性和柔性两种。安装完毕后允许有变形量的---柔性；不允许有变形量的--刚性。 产品说明： 1、本图尺寸均以毫米来计。 2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。 3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。 4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（D6 ）大 200mm ，而且必须将套管浇固与墙内。 5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径（D6） 200mm 6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。 7、套管部件焊接材料，用 A3 材料制作， T42 焊接。
钢制柔性套管质量要求
名称
标准
橡胶密封圈的硬度、 物理性能、质量、 尺寸和公差及检验
HG/T3091：2000
金属表面生锈处理
GB8923-88/标准中的ST3
