不锈钢防水套管应用

更新：2022-8-30 11:37:10 点击：

品牌：润泰达
型号：

产品介绍

‘

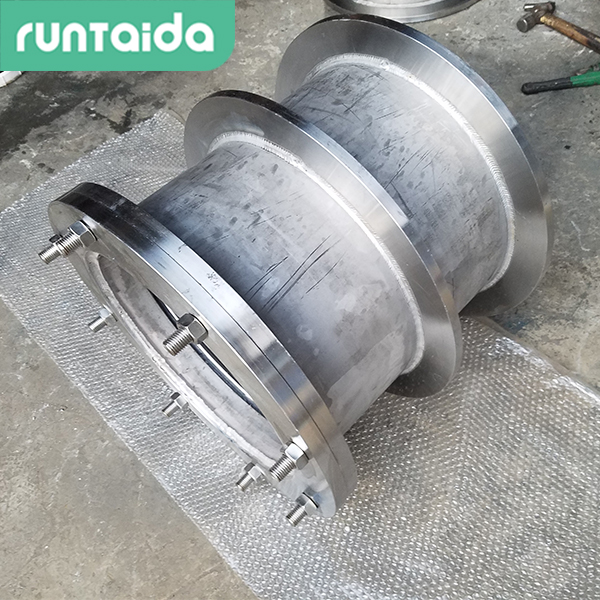

不锈钢防水套管可分为：不锈钢刚性防水套管和不锈钢柔性防水套管两种。管道穿越楼面屋面预埋刚性防水套管，能有效预防楼板渗漏水，在建筑给排水工程中普遍采用；自来水、厂房、人防工程、污水处理厂的清水池、污水池需要管道通过水泥墙穿过，并且需要能上下活动的，那么就需要柔性防水套管，这两种防水套管在用于与腐蚀介质接触时，那设计人员应该根据介质性质及防腐要求，选择适用的耐腐蚀材料---316L不锈钢材料、304不锈钢材料、201不锈钢材料等等。

二、不锈钢防水套管规格

1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见02S404国家标准图集“柔性防水套管（B型）安装图”；

2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内；

3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200；

4、套管的重量以L=300计算，如墙厚大于300时，应另行计算；

二、不锈钢防水套管材质

不锈钢防水套管是304不锈钢与316L不锈钢原料生产成的，两端应机械裁口(如，用无齿锯等)，不锈钢防水套管主要用

名称	柔性防水套管			刚性防水套管
型号	全长	S312	02S404	S312
公称通径	全长	翼环直径	翼环直径	翼环直径	长度(=墙厚)
50	380	177	200	225	200
65	380	190	220	230	200
80	384	217	235	251	200
100	384	236	255	280	200
125	386	257	290	301	200
150	386	280	315	324	200
200	386	350	375	394	200
250	388	402	435	446	200
300	388	462	495	498	200
350	392	511	545	567	200
400	392	565	600	621	200
450	394	615	650	671	200
500	394	673	705	720	200
600	407	787	820	822	200
700	409	877	910	911	200
800	411	987	1020	1011	200
900	413	1087	1120	1113	200
1000	415	1187	1220	1213	200
1200	416	1390	1423	1413	200
1400	417	1590	1623	1613	200
