柔性防水套管cad图例

更新:2022-8-29 17:29:01      点击:
  • 品牌:   润泰达
  • 型号:   RTDB
  • 在线订购
产品介绍

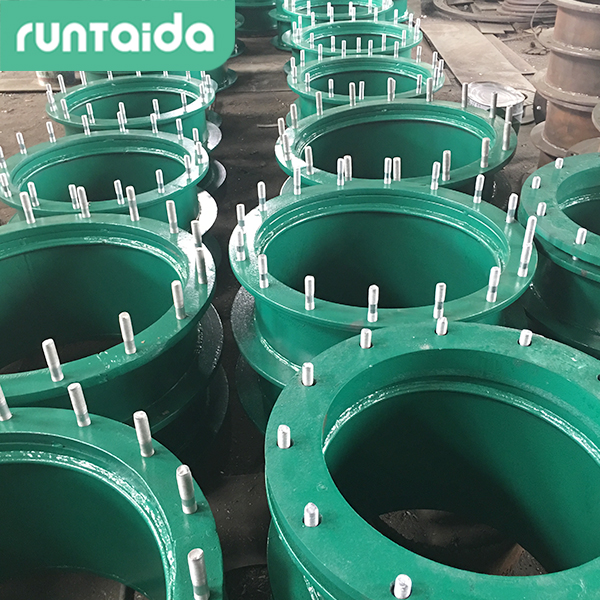

润达防水套管产品实拍图

DN200柔性防水套管


30

DN300柔性防水套管
柔性13
DN100柔性防水套管
柔性7
大口径防水套管
柔性11

4
大口径防水套管已装车准备发货
柔性14

产品加工制作现场

undefined

undefined

undefined

undefined

柔性防水套管简介:

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S31202S404标准图集制造的。柔性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、 自  来水、污水处理等单位。

柔性防水套管的分类:

根据标准图集可以分为:国标和非标。国标型防水套管是指完全按照建设部相关的02S40402S312标准图集选材和生产,对法兰厚度 、翼环厚度、管径与厚度都有严格的要求。非标则是在外形和大概结构合标准图集的情况下,选材时对法兰厚度、翼环厚度、管径与厚度为放宽要求,严格来说,这些是不合格的产品,当然,一定程度内的放宽标准不至于影响使用。

柔性防水套管细分为两种型号: 1A型防水套管2B型防水套管

两者区别在与A型防水套管穿墙后直接使用,B型在穿墙后尾部添加填料(柔性填料材料:沥清、麻丝、聚苯乙烯板)。

柔性防水套管的规格:        DN15mmDN3200mm

柔性防水套管尺寸参考图

柔性防水套管主要尺寸、重量表

DN

D1

D2

D3

D4

D5

I

10

I1

I2

D1

D2

D3

n-M

A型重量(k曲

B型重量(kg)

I型

Ⅱ型

I型

Ⅱ型

I型

Ⅱ型

50

60

95

65

145

200

65

28

-

72

30

3.5

4

8

4-M12

14.40

-

14.60

-

65

76

114

80

165

220

65

28

25

72

30

3.75

4

8

4-M12

16.89

17.07

17.18

17.35

80

89

127

95

180

235

65

28

25

76

38

4

4

10

4-M16

21.12

21.31

21.42

21.61

100

108

146

114

200

255

65

28

25

76

38

4

4.5

10

4-M16

24.37

24.58

24.71

24.92

125

133

180

140

235

290

65

28

25

76

38

4

6

10

6-M16

31.92

32.31

32.43

32.82

150

159

203

165

260

315

65

28

25

76

38

4.5

6

10

6-M16

35.77

36.17

36.31

36.72

200

219

265

226

320

375

65

28

25

76

38

6

6

10

6-M16

44.69

45.29

45.29

45.87

250

273

325

280

380

435

65

28

25

76

38

8

8

10

8-M16

59.41

60.22

60.43

61.33

300

325

377

333

435

495

72

28

30

90

46

8

10

10

8-M20

89.37

90.02

90.35

91.14

350

377

426

385

485

545

72

32

30

90

46

10

10

10

8-M20

99.74

100.3

100.7

101.5

400

426

480

435

540

600

72

32

30

90

46

1O

10

10

12-M20

114.0

114.8

115.3

116.4

450

480

530

488

590

650

72

32

30

90

46

10

1O

10

12-M20

124.1

124.7

-

-

500

530

585

538

645

705

72

32

30

90

46

10

10

10

16-M20

139.3

140.5

-

-

600

630

690

640

755

820

75

32

30

104

54

10

10

12

16-M24

197.2

198.2

-

-

700

720

780

730

845

910

75

40

30

104

54

10

1O

12

20-M24

222.6

223.7

-

-

800

820

880

830

950

1020

80

40

40

117

60

10

10

12

20-M27

280.0

282.3

-

-

900

920

980

930

1050

1120

80

40

40

117

60

10

10

12

20-M27

309.6

312.2

-

-

1000

1020

1080

1030

1150

1220

80

40

40

117

60

10

10

12

24-M27

341.1

344.0

-

-

防水套管结构图

undefined

欢迎来润达管道参观和指导工作

公司介绍

巩义市润达管道设备制造有限公司,成立于2006年,位于中国管道装备产业集中区巩义市西村镇境内,公司厂区坐落在西村镇管道装备产业园,占地20000平方米。巩义市西村镇兴办有各类管道设备加工企业数百家,年产管道附件数亿套,产值数十亿元,在国内管道附件行业具有举足轻重的影响。
公司现有职工289人,其中拥有高级技工职称的37人,工程师职称的7人,高级工工程师2人。公司先后与4所大中专院校和科研院所建立技术合作关系。拥有实用发明专利6项,多次被科协评为“科技进步先进单位”。
公司目前具备最大直径4000mm管道设备生产能力,主要产品为:钢制伸缩接头,柔性防水套管,大口径法兰,双法兰传力伸缩器,套筒补偿器,波纹管补偿器,非金属补偿器,橡胶膨胀节,直流直流介质无推力补偿器,可挠伸缩管等管道设备。年生产能力10000套。公司设计生产的可挠伸缩管设备打破国外的技术垄断,主要应用于管道穿越不同条件地质结构以及应该管道大幅安装落差,减少或避免地质沉降以及地壳活动对管道的影响,使建设单位在采购该设备是成本节约50%以上。公司橡胶膨胀节系列产品,最大生产直径3600mm,多次应用在国内百万机组火电项目,受到使用单位一直好评。
公司于2009通过ISO9001:2008质量管理体系认证,2009年通过ISO14000:2004环境管理体系认证。公司设有严格的质量控制体系,标准的生产工艺流程,规范的出厂检测手段,确保出厂的每一件产品达到国家标准和客户的要求。


公司资质

undefined

出口产品包装发货
undefined


国内产品包装发货

2017年客户到厂区访问

 undefined

车间内生产设备一角

undefined


公司经营团队


防水套管的包装形式:

    防水套管在发货时国内一般采用气泡膜包装,也可以采用木托包装,国外一般采用木箱包装形式,费用自付。


防水套管常见的三大问题

   有许多客户只是因为需要而购买防水套管产品,而对于防水套管的一些问题,并不了解。今天我整理了三个常见问题,给大家分享下。希望通过这三个问题,能对防水套管产品有一定的认识。

    防水套管都有哪些规格?

    答:我公司生产的防水套管有:B型刚性防水套管、A型刚性防水套管、B型柔性防水套管、不锈钢柔性防水套管、地下室柔性防水套管、02S404刚性防水套管、A型柔性防水套管、S312刚性防水套管、钢制柔性防水套管、加长型防水套管、密闭防水套管、穿墙防水套管、刚性防水套管、02S404柔性防水套管、加长加翼环柔性防水套管、WRG柔性防水套管、02S404刚性防水套管、804FS02柔性密闭防水套管、人防地下室专用密闭防水套管、Ⅱ型刚性防水套管、ZYS808柔性防水套管等,也可根据图纸定做各种规格防水套管。

     问:防水套管一般用在什么地方?

     答:防水套管一般都用在管子穿墙处,有严密防水要求的地方用柔性防水套管,如建设水池,游泳池,消防池等地方,有一般防水要求的地方用刚性防水套管。都是浇筑在混凝土墙体立面用的。

     问:防水套管的作用是什么?

     答:柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,;刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物,柔性及刚性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内。
