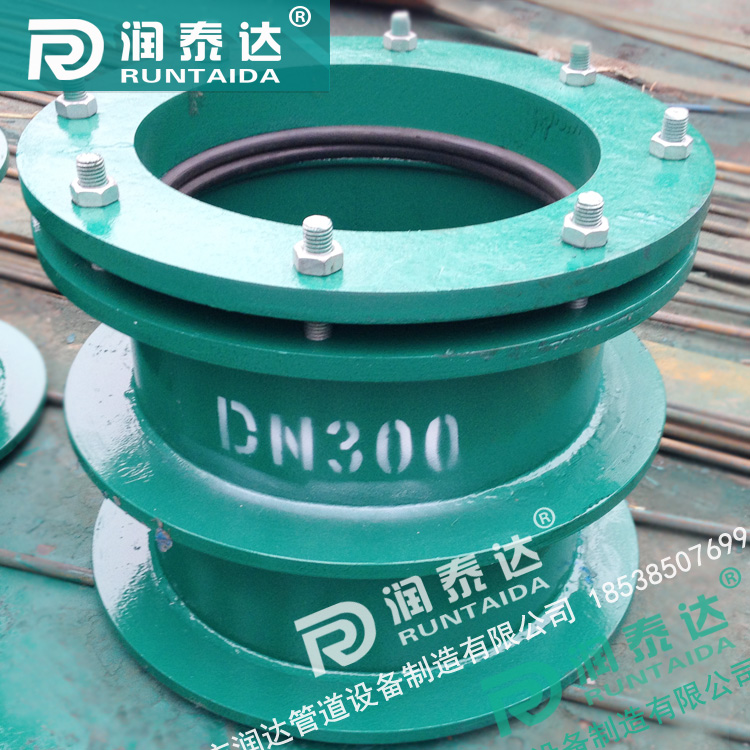

柔性防水套管安装时的注意事项
虽然柔性防水套管看似简单,甚至在很多厂家看来它就是一个装置,只要按照图集尺寸生产了根本不会出现问题。但这可能仅仅是适用于小口径柔性防水套管,也绝不会铁定不出问题。
大口径柔性防水套管在安装时也需要注意很多,因它不是常规小口径的人工就可简单操作的,它的重力对管道产生了下坠,应提前设好装置使其无法对管线造成位移。另外胶圈因外径较大,在紧固螺栓时应使用对角法,避免胶圈受力不均匀,在混凝土浇筑前应提前做好渗水漏水试验,确保无误后方可浇灌,否则后果不堪设想。
在图集没有标注的大口径柔性防水套管在制作时就需要厂家根据外径内径换算法大致估算尺寸了,并且应与项目使用现场的技术人员及时沟通联系,因大口径的钢管制作工艺不同或标准差异很大程度上影响了钢管的外径,如稍不注意则会出现橡胶密封圈过大或过小的现象,使得生产作废,耽误了时间也浪费了成本,这是需要注意到的。
S312型柔性防水套管说明:
1 、本图尺寸均以毫米来计。
2 、S312型柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。
3 、套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。外层防腐由设计决定。
4 、套管穿墙处之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围应比翼环直径( D6 )大 200mm ,而且必须将套管浇固与墙内。
5 、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径( D6 )大 200mm 。
6 、套管的材料重量是按墙厚 L 值为 300mm 计算,如墙厚大于 300mm 应另行计算。
7 、套管部件焊接材料,用 A3 材料制作, T42 焊接。
巩义润达管道设备制造有限公司专业开发生产:刚性防水套管,柔性防水套管,02S404型防水套管,喷塑防水套管,防护密闭防水套管,加长柔性防水套管,橡胶接头,伸缩接头,伸缩器,补偿器,传力接头,单球橡胶接头,双球橡胶接头,异径橡胶接头,单法兰伸缩接头,双法兰伸缩接头,单法兰传力接头,双法兰传力接头,等产品。以诚信为主,长期合作为发展目标,欢迎新老客户惠顾。
DN |
D1 |
D2 |
D3 |
D4 |
δ |
C |
重量 |
|
铸铁管 |
球墨铸铁管 |
|||||||
75 |
93 |
- |
115 |
135 |
245 |
12 |
10 |
9.25 |
100 |
118 |
118 |
140 |
160 |
270 |
12 |
10 |
1O.89 |
150 |
169 |
170 |
190 |
220 |
330 |
16 |
12 |
21.12 |
200 |
220 |
220 |
240 |
270 |
380 |
16 |
12 |
25.91 |
250 |
271.6 |
274 |
295 |
325 |
435 |
16 |
12 |
31.17 |
300 |
322.8 |
326 |
377 |
380 |
500 |
16 |
12 |
37.40 |
350 |
374 |
378 |
400 |
435 |
555 |
20 |
16 |
50.66 |
400 |
425.6 |
429 |
450 |
485 |
605 |
20 |
16 |
56.45 |
450 |
476.8 |
- |
500 |
535 |
655 |
20 |
16 |
62.24 |
500 |
528 |
532 |
555 |
595 |
735 |
22 |
18 |
81.94 |
600 |
630.8 |
635 |
660 |
700 |
840 |
22 |
18 |
96.27 |
700 |
733 |
738 |
760 |
805 |
945 |
26 |
20 |
126.1 |
800 |
836 |
842 |
865 |
910 |
1050 |
26 |
20 |
142.4 |
900 |
939 |
945 |
970 |
1020 |
1160 |
28 |
20 |
175.3 |
1000 |
1041 |
1048 |
1075 |
1125 |
1265 |
28 |
20 |
193.3 |
1100 |
1144 |
- |
1170 |
1225 |
1365 |
30 |
24 |
229.4 |
1200 |
1246 |
1255 |
1280 |
1335 |
1475 |
30 |
24 |
250.0 |
